通过私网 NAT 实现 VPC 内指定子网和外部资源互访
应用场景
适用于解决 VPC 内指定子网的地址转换，用于 VPC 内指定子网和外部资源的互访。
本文以下述场景为例：在广州的 VPC 内存在多个子网，不允许子网1直接和上海的 VPC 互访，允许子网2直接和上海的 VPC 互访。因此，在本案例中，广州 VPC 子网1通过 SNAT 到其他 IP，实现和上海的 VPC 互访。
配置方案
组网方案可参考图示配置：
步骤一：创建 VPC 资源
广州地域：
创建1个 VPC：vpc-gz-test
创建3个子网：
子网1 vpc-gz-subnet1；其中1台 CVM：vpc-gz-cvm1
子网2 vpc-gz-subnet2；其中0台 CVM：无
子网3 vpc-gz-subnet3；其中1台 CVM：vpc-gz-cvm2
上海地域：
创建1个VPC：vpc-sh-test
创建1个子网：vpc-sh-subnet1；其中1台 CVM：vpc-sh-cvm1
步骤二：创建 CCN 资源，同时绑定步骤1中创建的两个 VPC
步骤三：关闭 CCN 端涉及 NAT 的自学习路由
1. 登录 云联网控制台，单击步骤二中创建的 CCN 实例，进入实例页面。

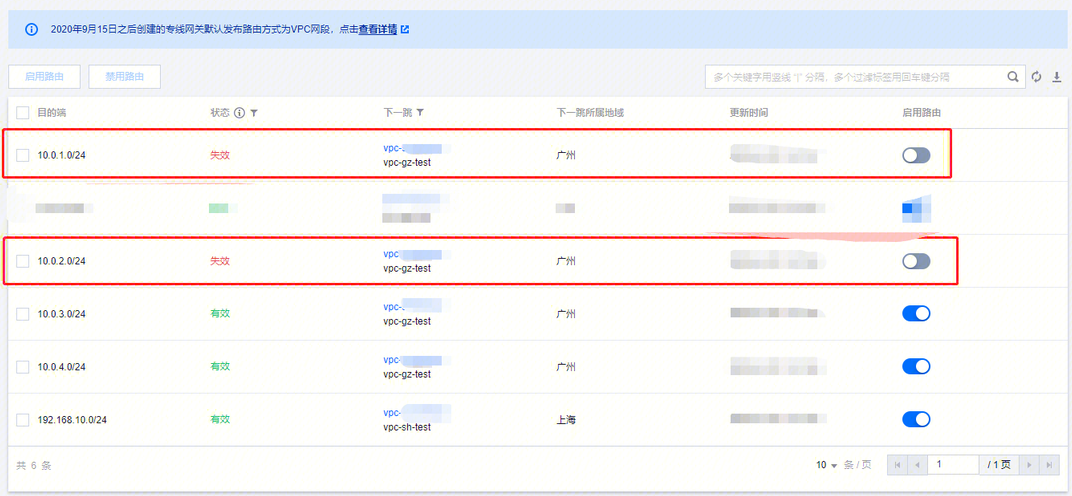

2. 选择路由表页签，关闭需要 NAT 的子网网段路由(示例中对应 vpc-gz-subnet1)。
说明：
如果用作 NAT IP 的网段也属于某个子网网段或子集，那么需要关闭对应子网的路由，例如 vpc-gz-subnet2 的网段 IP 作为 NAT IP，则关闭 vpc-gz-subnet2 的路由。
步骤四：在广州 VPC(vpc-gz-test) 新建 VPC 类型私网 NAT 网关
步骤五：编辑 NAT 网关规则 (四层 SNAT 规则)
1. 登录 私网 NAT 网关控制台，单击步骤四中创建的 VPC 类型私网 NAT 网关 ID，进入网关详情页。

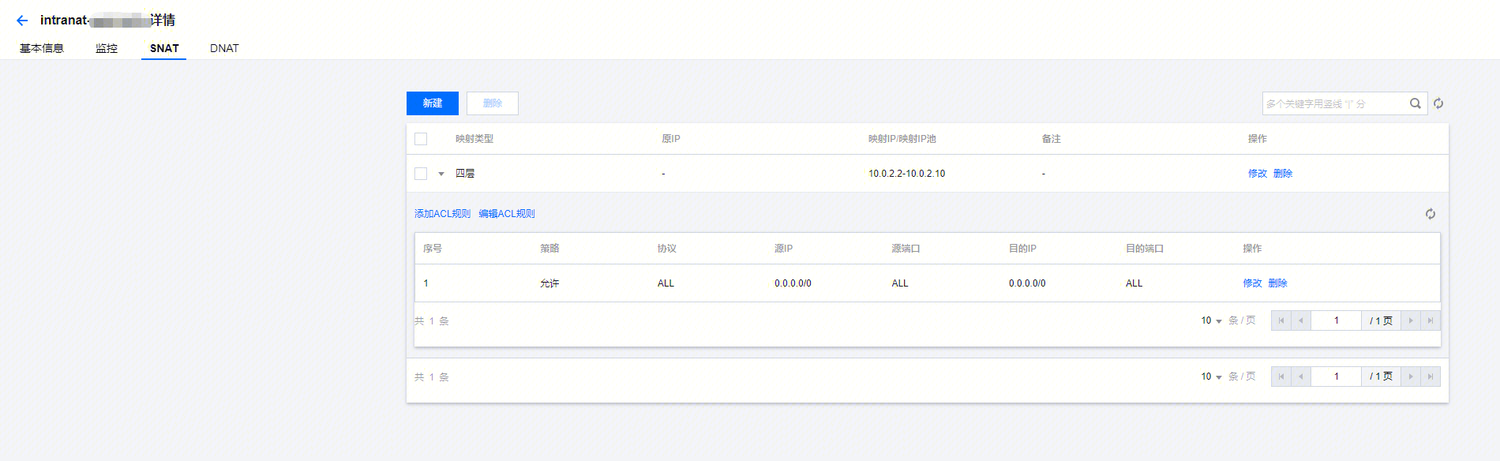

2. 单击 SNAT 页签，编辑 NAT 网关规则（四层 SNAT 规则）。
说明：
原 IP 是 vpc-gz-cvm1 IP， 映射 IP 池(即 NAT IP) 可以是其它第三方 IP，或者是其它子网网段子集。（例如从 vpc-gz-subnet2 子网网段范围内获取）。
步骤六：配置 vpc-gz-test 端路由

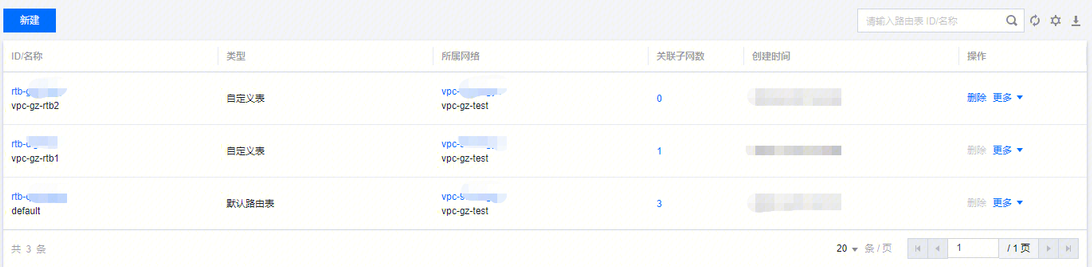

1. 登录 私有网络控制台，在 vpc-gz-test 实例中，新建两个路由表，vpc-gz-rtb1 和 vpc-gz-rtb2，其中 vpc-gz-rtb1 绑定子网1(vpc-gz-subnet1) 。

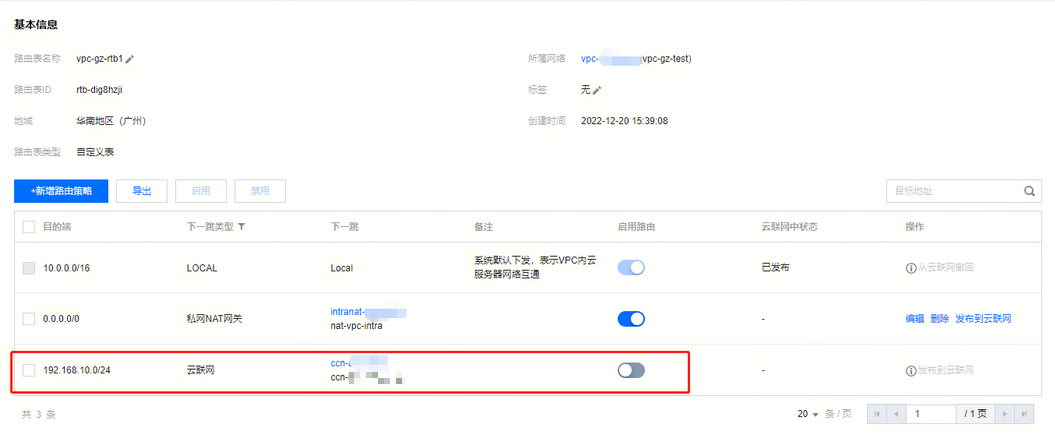

2. 在路由表 vpc-gz-rtb1 中，关闭所有从 CCN 学习到的路由。
说明：
一旦有新加入云联网的 VPC，都需要在这个路由表中关闭对应学习到的路由条目。

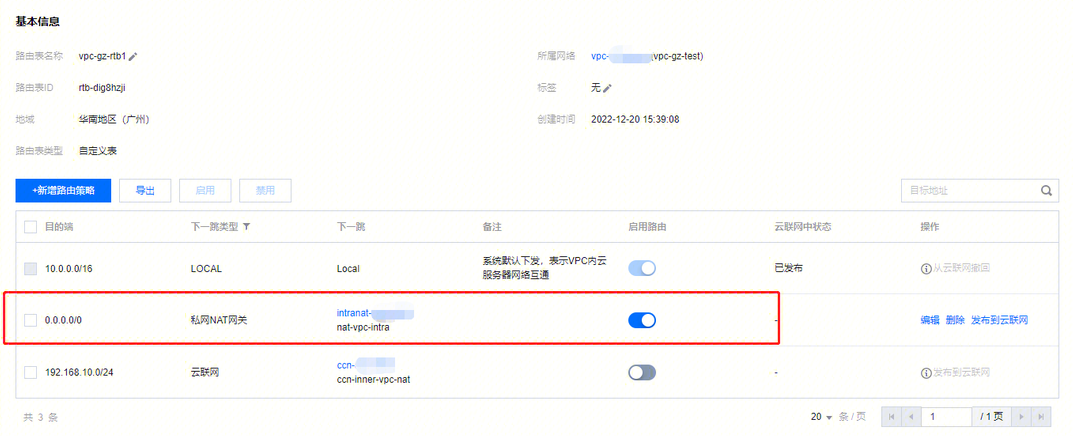

3. vpc-gz-rtb1 中新建路由条目，目的是要访问的网段，下一跳是 步骤四 中新建的 NAT 实例。

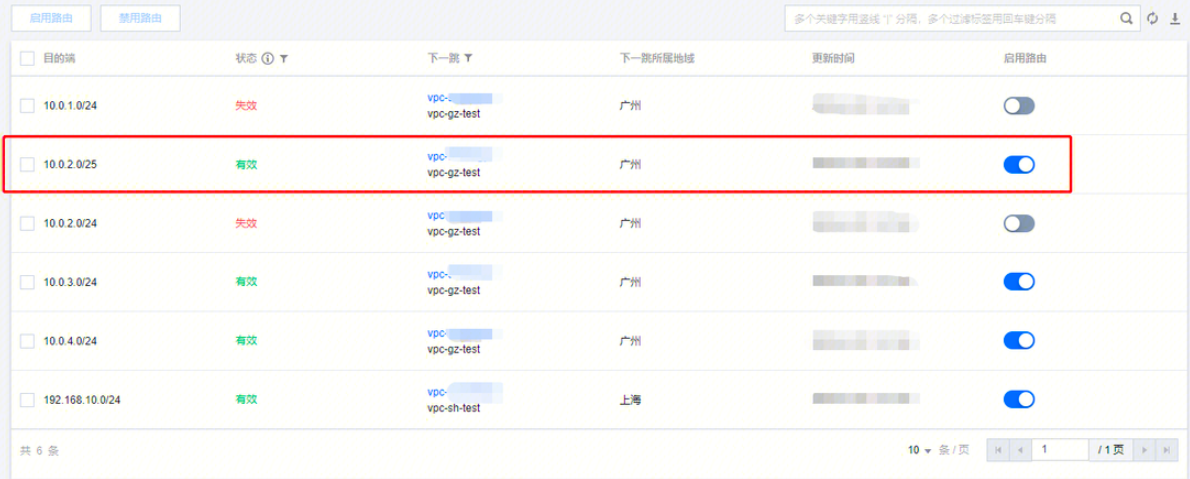

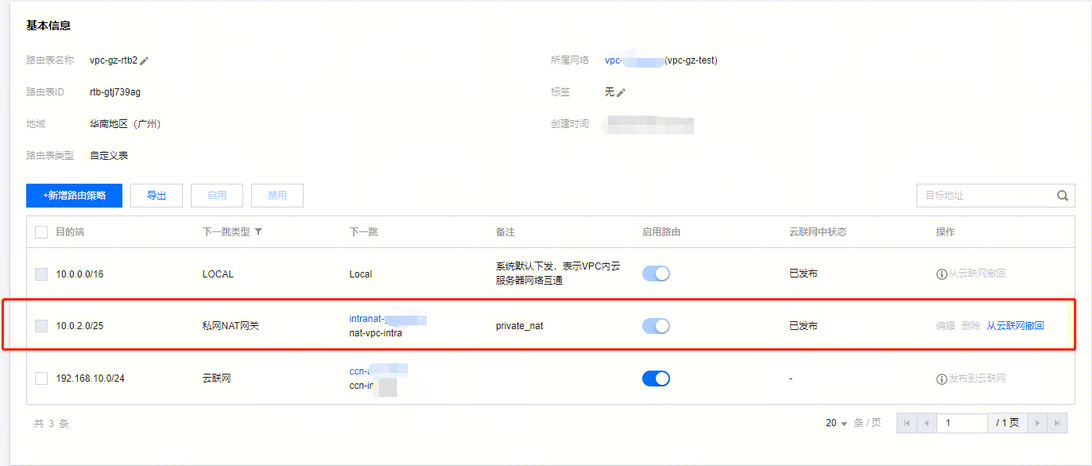

4. vpc-gz-rtb2 中新建路由条目，目的是NAT IP网段(如果是其它子网网段分配，则需要是子网网段子集，不能和子网网段完全相同)，并且要发布到云联网。
注意：
该目的网段IP必须覆盖 第4步中的映射地址池NAT IP范围。 (推荐二者取相同值)可以从CCN路由表进行确认是否发布成功。
步骤七：流量验证
从广州 vpc-gz-cvm1 ping 上海 vpc-sh-cvm1， 网络正常，并且在 vpc-sh-cvm1 抓包源 IP 是NAT IP。
如流量 ping 不通，可注意以下情况：
1. vpc-gz-rtb1 要禁用CCN发布的路由；
2. vpc-gz-rtb2 不能绑定任何子网；
3. 如果NAT IP是从子网内分配，NATIP网段必须属于子网网段的子集；
4. CCN上要禁用需要NAT的子网路由。（NAT IP如果从其它子网网段分配，则也需要禁用相应网段的路由）
