TDSQL-C MySQL 版支持内网和外网两种地址类型，默认提供内网地址供您内部访问实例，如果需要使用外网访问，除了开启外网地址后，通过 Linux 或者 Windows 云服务器连接访问实例，也可通过负载均衡 CLB 开启外网服务进行访问，通过 CLB 开启外网服务必须配置安全组规则。
以下为您介绍通过 CLB 开启外网服务，并通过 MySQL Workbench 连接到实例的方法。
前提条件
说明：
通过 CLB 开启外网服务的场景，仅适用于负载均衡 CLB 实例与 TDSQL-C MySQL 版实例属于同一 VPC 网络，非同一 VPC 网络暂不支持。
步骤1：新购负载均衡
说明：
如果在 TDSQL-C MySQL 版实例同地域已经有负载均衡实例，就可以不用购买。
注意：
地域需选择 TDSQL-C MySQL 版所在的地域。
步骤2：配置负载均衡
场景：负载均衡实例与 TDSQL-C MySQL 版实例处于同一 VPC
1. 打开跨 VPC 访问功能（启用后 CLB 支持绑定其他内网 IP）。
1.1 登录 负载均衡控制台，选择地域，在实例管理列表，单击实例 ID，进入实例管理页面。
1.2 在基本信息页的后端服务处，单击点击配置。
1.3 在弹出的对话框，单击提交即可开启。
2. 配置外网监听端口。
2.1 登录 负载均衡控制台，选择地域，在实例管理列表，单击实例 ID，进入实例管理页面。
2.2 在实例管理页面，选择监听器管理页，在TCP/UDP/TCP SSL监听器下方，单击新建。
2.3 在弹出的对话框，逐步完成设置，然后单击提交即可完成创建。
步骤3：绑定 TDSQL-C MySQL 版实例内网 IP
1. 创建好监听器后，在监听器管理页，单击创建好的监听器，然后单击右侧出现的绑定。
2. 在弹出的对话框，选择目标类型为其他内网 IP，输入 TDSQL-C MySQL 版实例的 IP 地址和端口，单击确认完成绑定。
注意：
步骤4：配置安全组
1. 登录 TDSQL-C MySQL 版控制台，在左侧集群列表，单击目标集群，进入集群管理页。
2. 在集群管理页面，选择安全组页，然后选择集群下的目标连接对象，例如：要连接集群下的读写实例，请选择读写实例，要连接集群下的只读实例，请选择只读实例。
3. 单击配置安全组，配置安全组规则为放通全部端口，确认安全组允许外部 IP 访问，详细配置方法请参见 配置安全组。
步骤5：通过 MySQL Workbench 客户端连接实例
1. 安装 MySQL Workbench，官方下载地址请参见 MySQL Workbench 下载页面。
2. 进入下载页面后单击 MySQL Workbench。
3. 跳转页面后在 Windows (x86, 64-bit), MSI Installer 后单击 Downloads。
4. 单击 No thanks, just start my download。

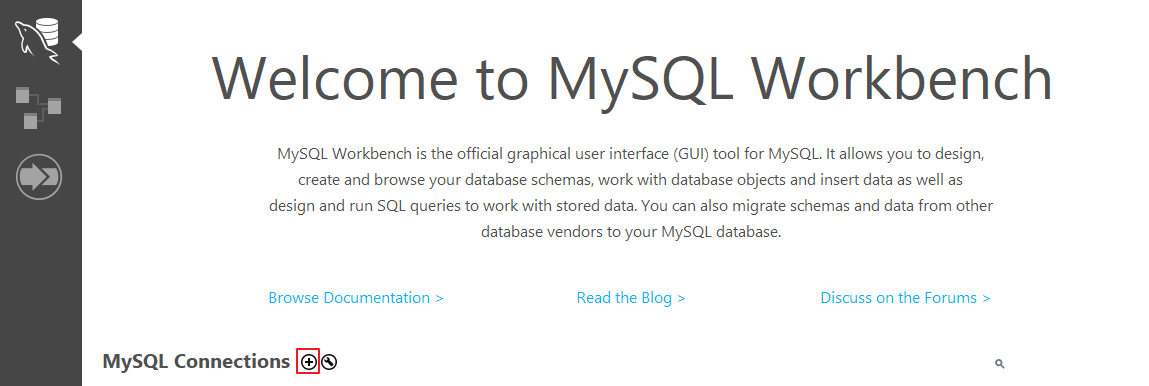

5. 安装完成后打开 MySQL Workbench，在 MySQL Connections 后单击加号添加待连接的实例信息。

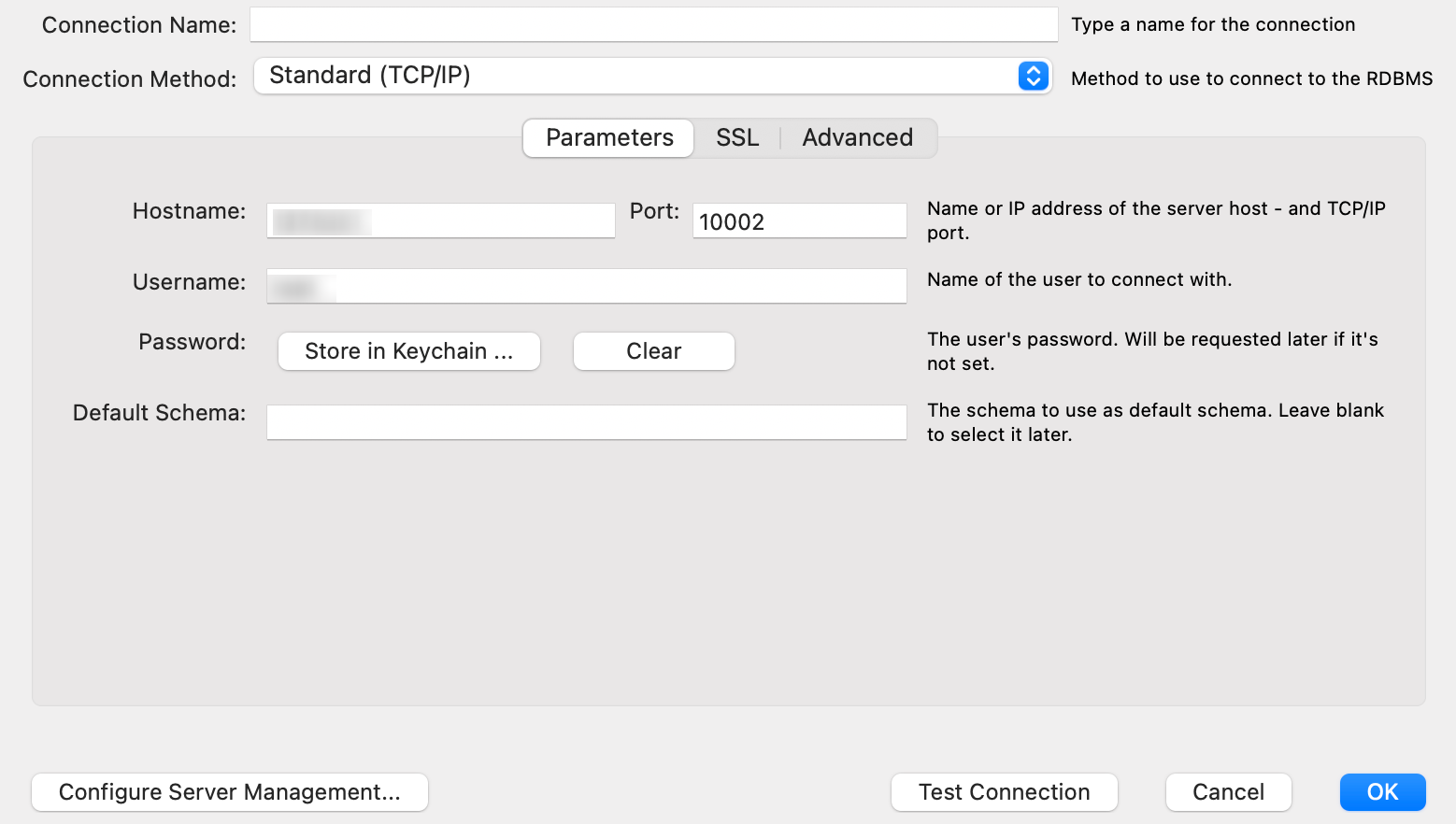

6. 在弹出的窗口下，完成如下配置后，单击ok。
参数 | 说明 |
Connection name | 为此连接命名。 |
Connection Method | 连接方法，选择 Standard（TCP/IP）。 |
Hostname | 输入负载均衡 CLB 实例的地址。在 CLB 实例详情页的基本信息下可查询 VIP 信息。 |
Port | 输入负载均衡 CLB 实例的端口。在 CLB 实例详情页 > 监控器管理下可查询 TCP 端口号。 |
Username | 输入待连接 TDSQL-C MySQL 版实例的账号名。在集群管理页 > 账号管理下创建的账号。 |
Store in Keychain | 单击 Store in Keychain，在弹窗下输入所填写的 Username 对应的密码，然后单击 OK。 |

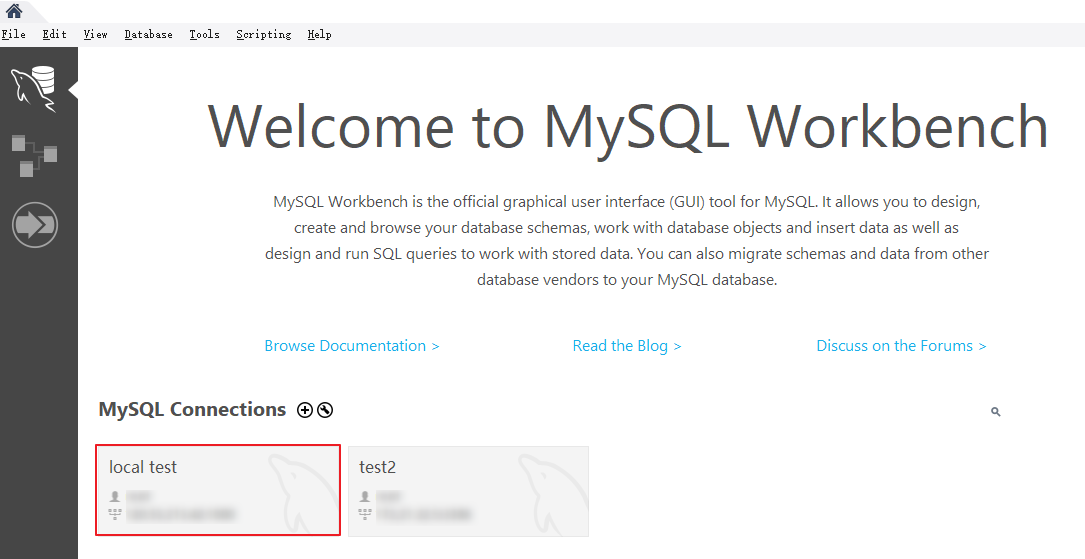

7. 返回 MySQL Workbench 首页，单击刚创建的待连接实例信息连接到实例。

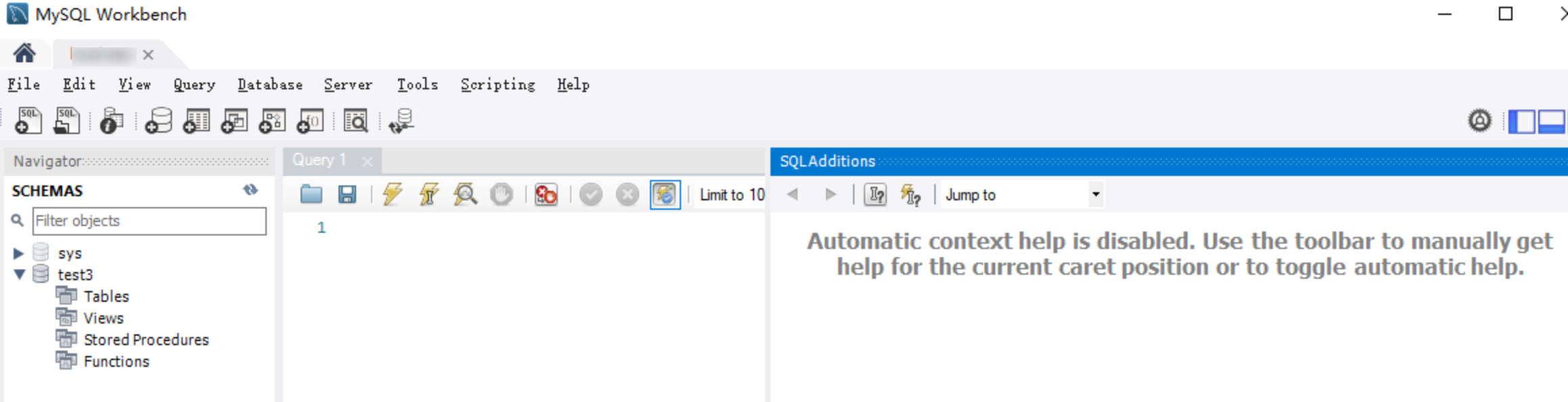

8. 成功连接后的界面如下所示。
